Usprawnienia
Ponieważ poszukiwania nowej lokalizacji przeciągają się, a przemiennik stoi cały czas pod ręką staram się go w miarę możliwości ulepszać. Jak na razie doposażyłem go w:
- filtr pasmowo-przepustowy w torze odbiornika, zapewniający tłumienie powyżej 86dB częstotliwości leżących w pasmach radiodyfuzyjnych (88-108MHz) i 81dB dla częstotliwości kanałów telewizyjnych UHF (powyżej 220MHz),
- izolator ferrytowy Sinclair I2112T-1 w torze nadajnika, w celu zabezpieczenia go przed skutkami rozstrojenia dupleksera, bądź uszkodzenia anteny,
- cyrkulator ferrytowy Sinclair I2112T w węźle pomiędzy gałęziami dupleksera, w celu zmniejszenia przenikania sygnału nadawanego na wejsćie odbiornika o dodatkowe 25dB.

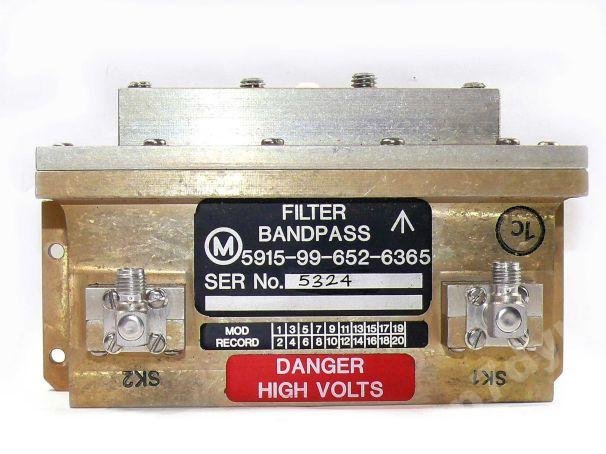

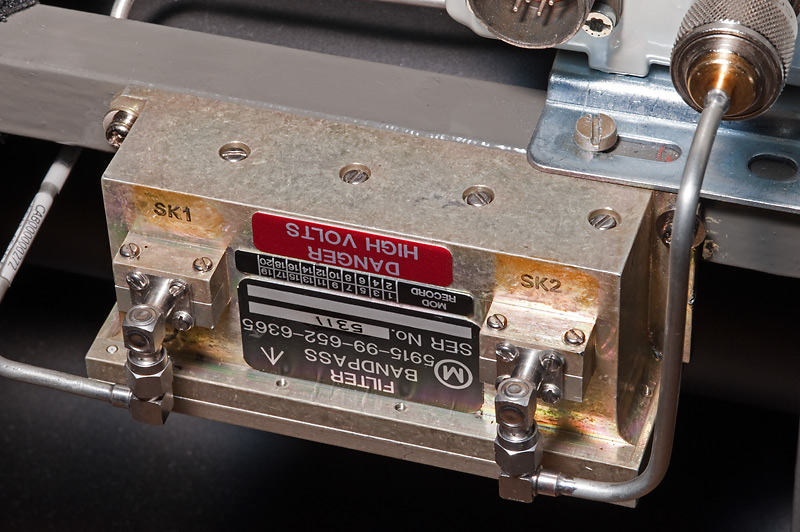

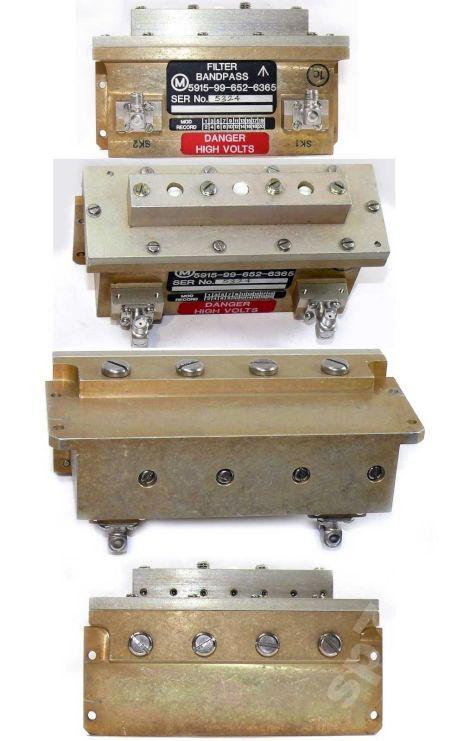

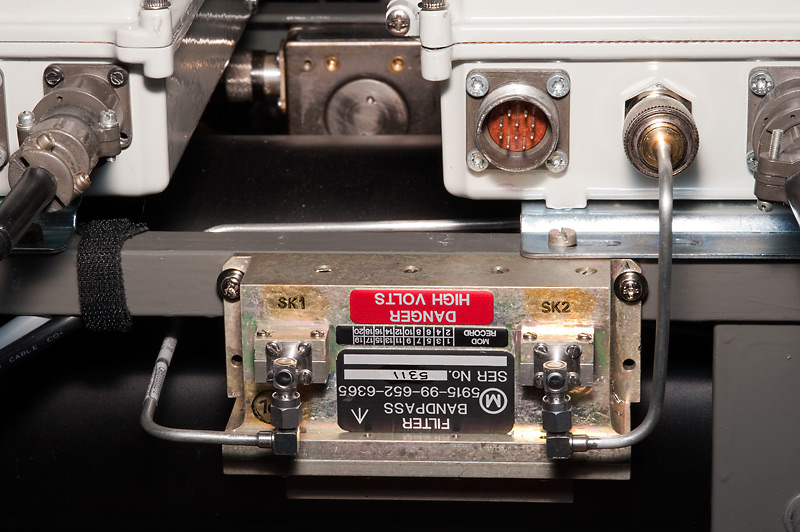

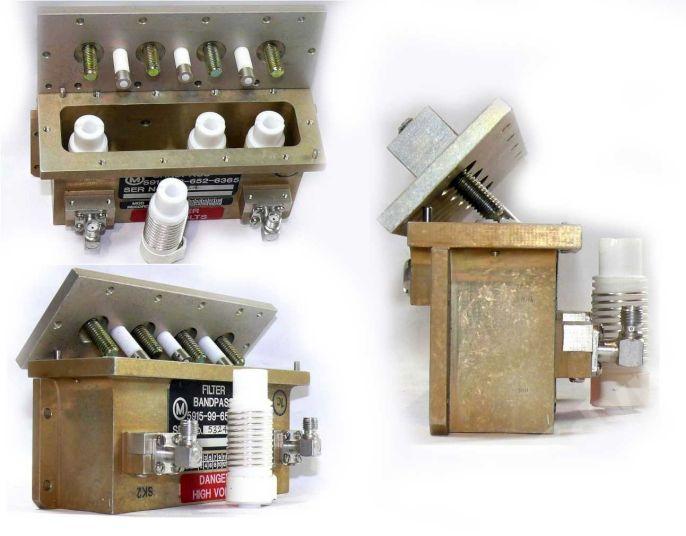

Filtr pasmowo-p...

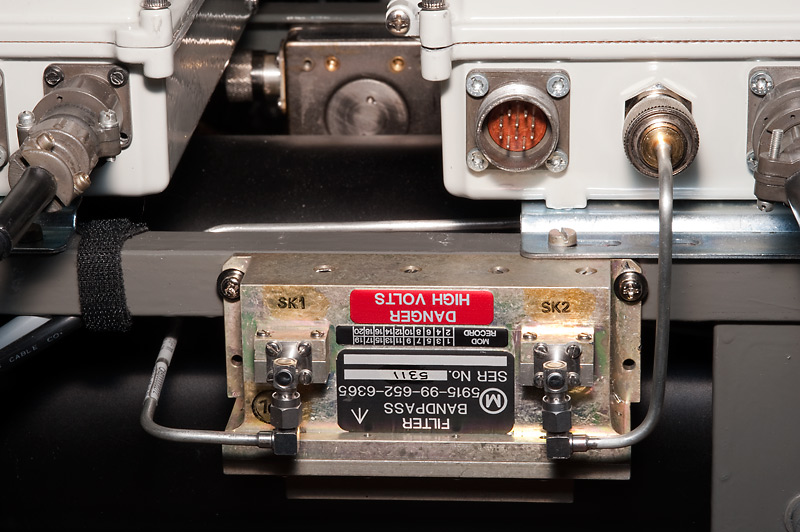

Filtr pasmowo-p...

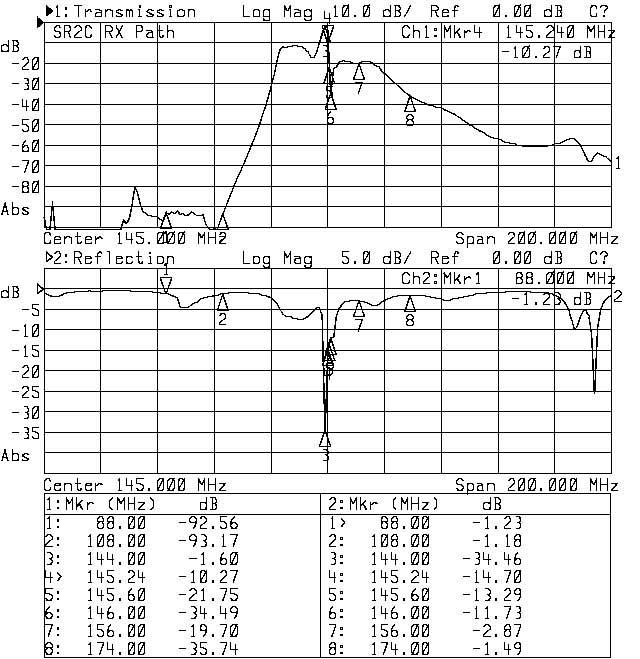

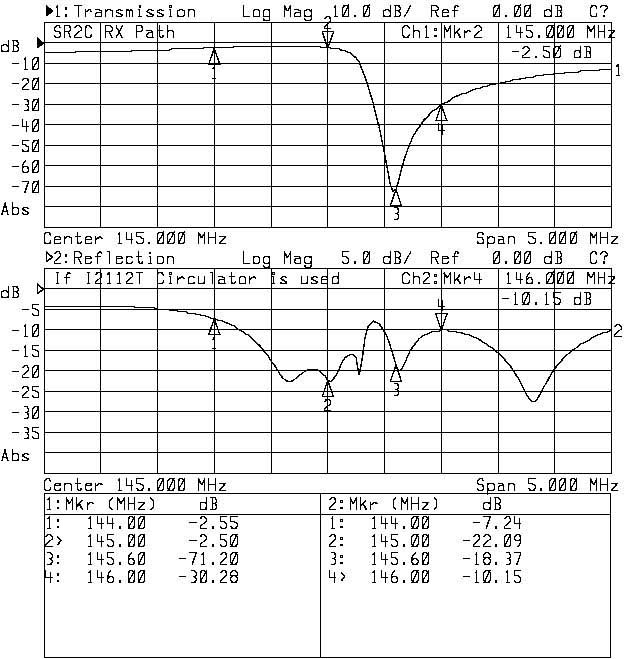

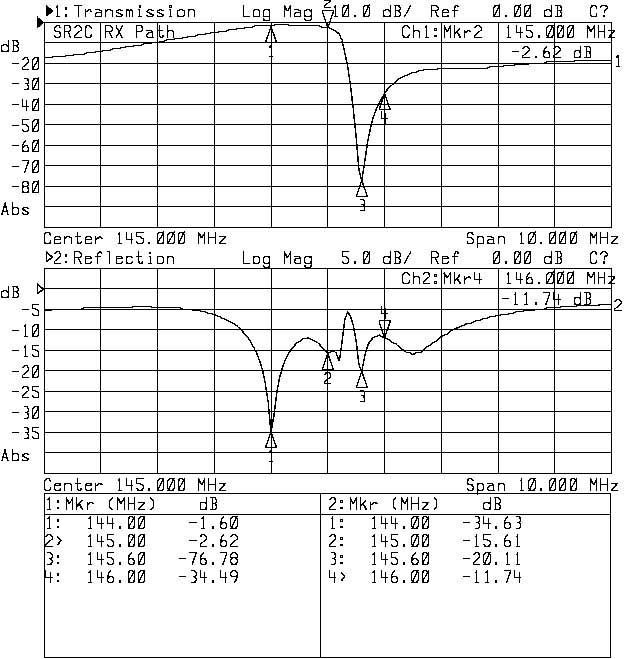

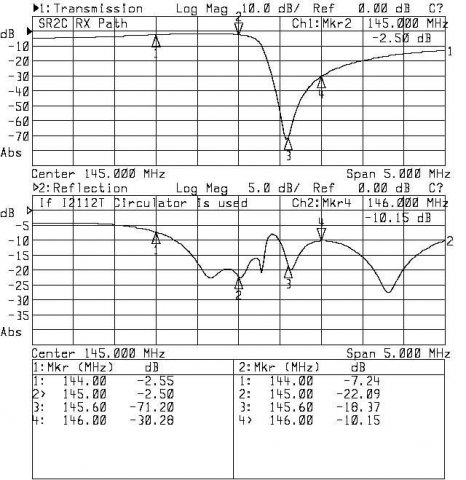

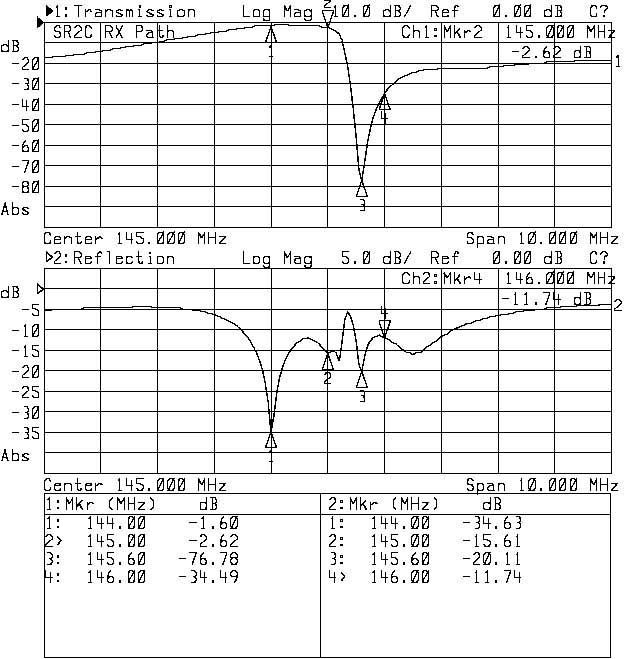

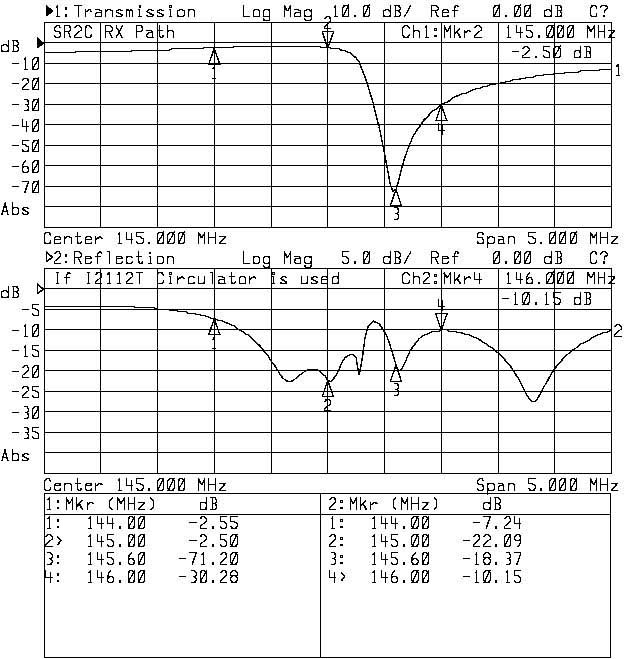

Charakterystyka...

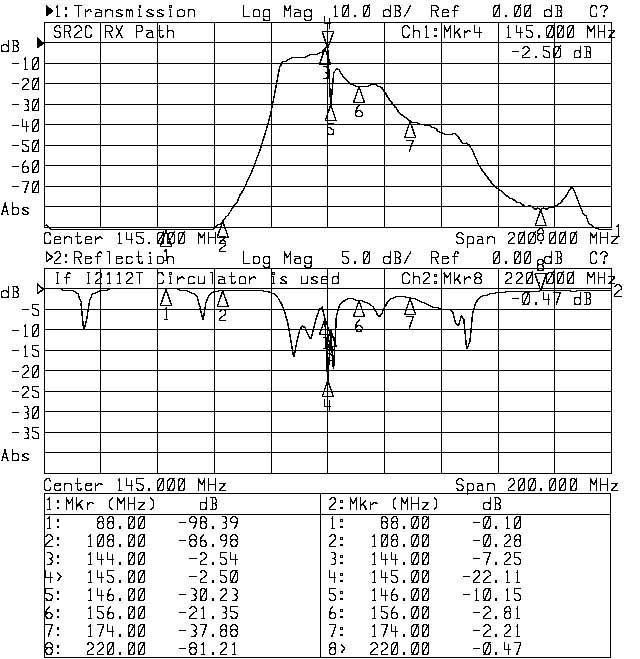

Charakterystyka...

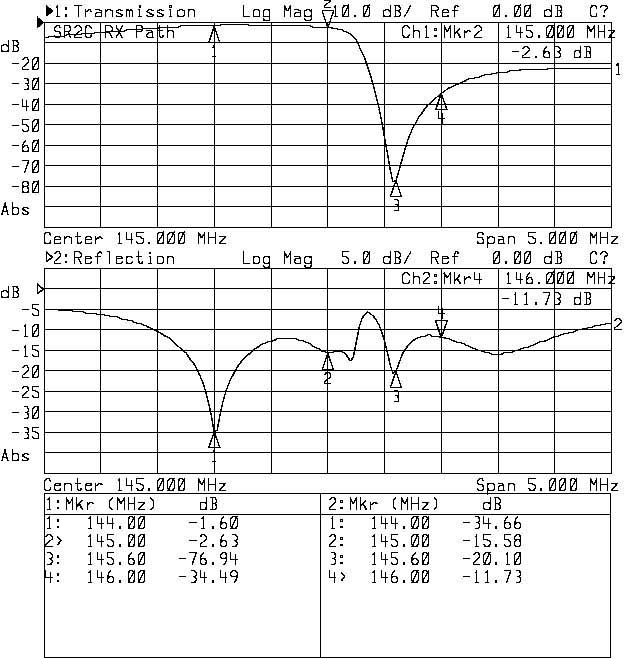

Charakterystyka...

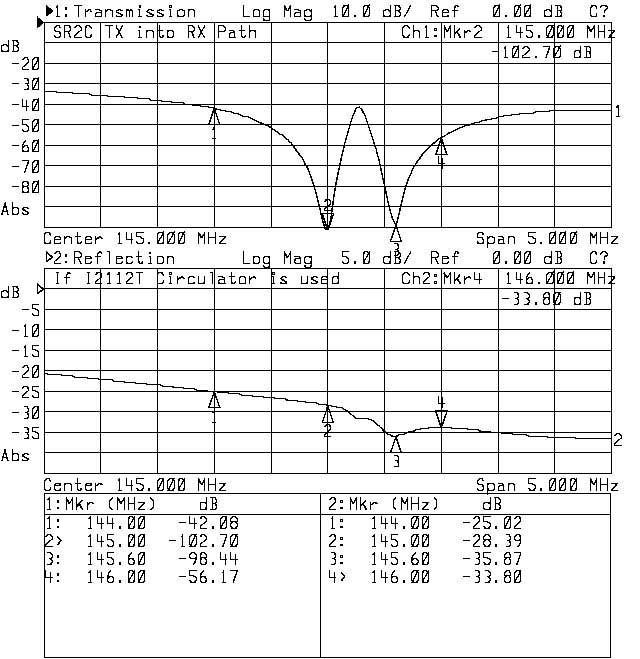

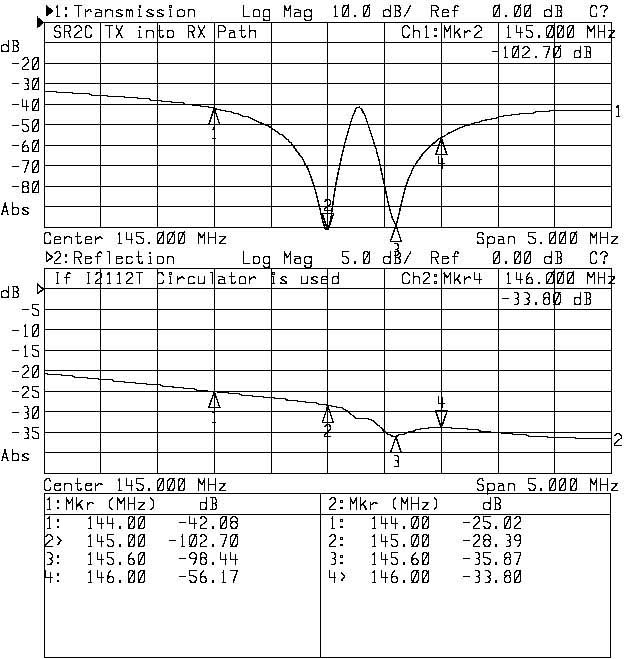

Przenikanie s...
Charakterystyka...
Charakterystyka...

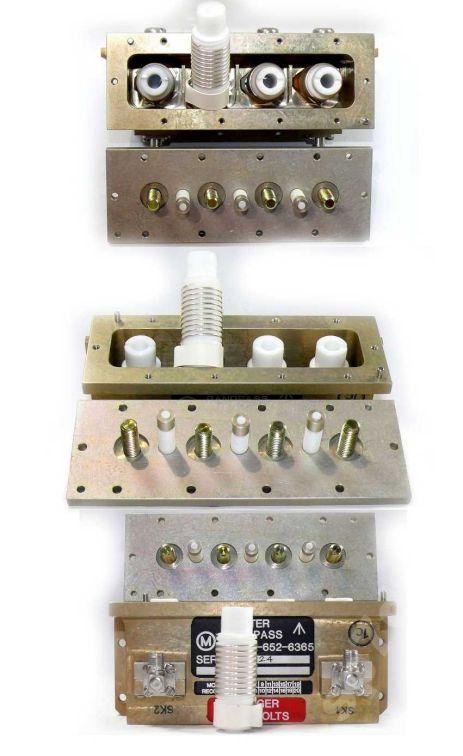

Czteroobwodowy ...

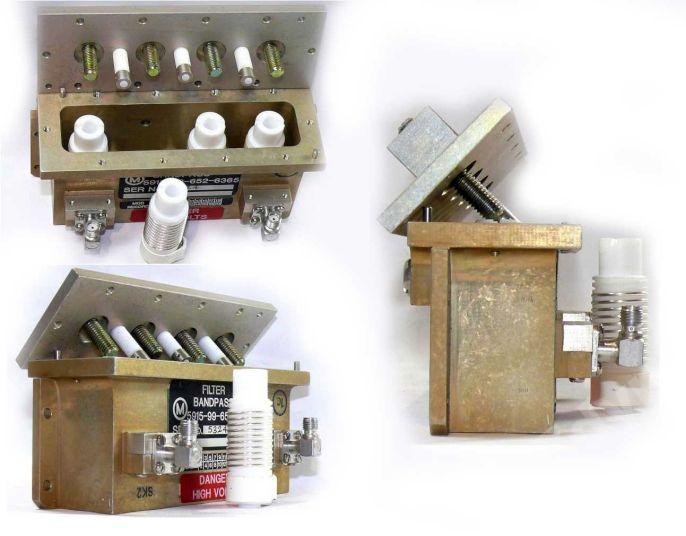

Czteroobwodowy ...
Czteroobwodowy ...
Czteroobwodowy ...

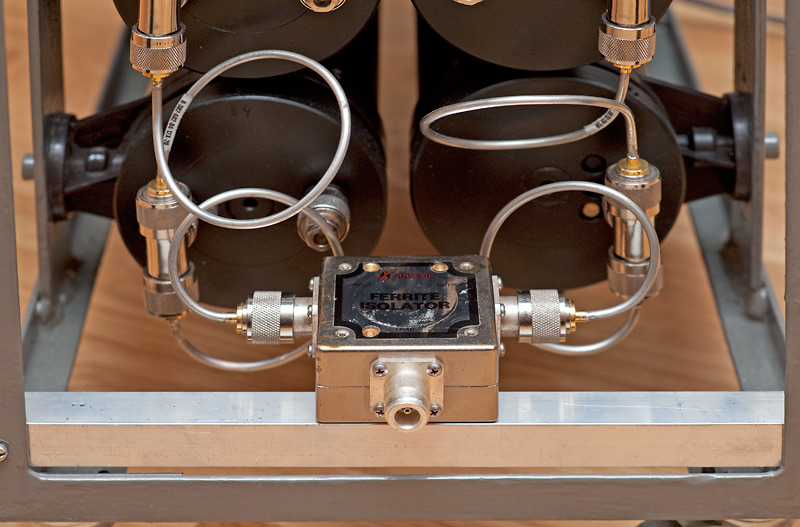

Cyrkulator Sinc...

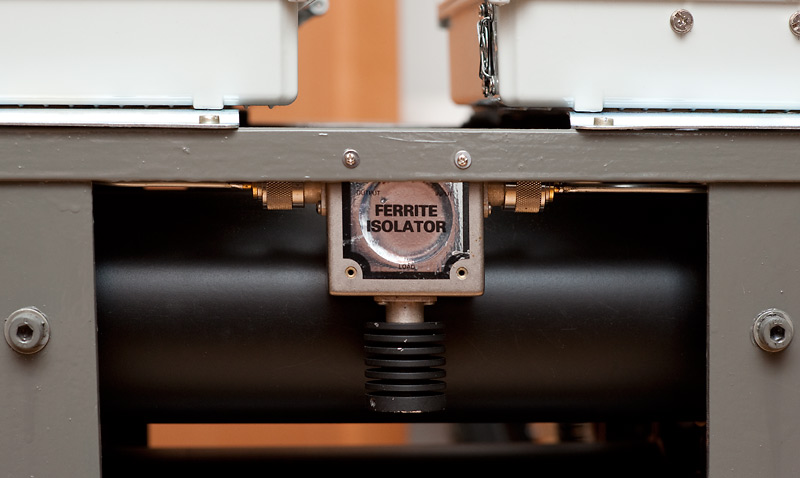

Izolator ferryt...
73! de SP2XDM
