Przestrajanie dupleksera Motorola GFE 6126 A

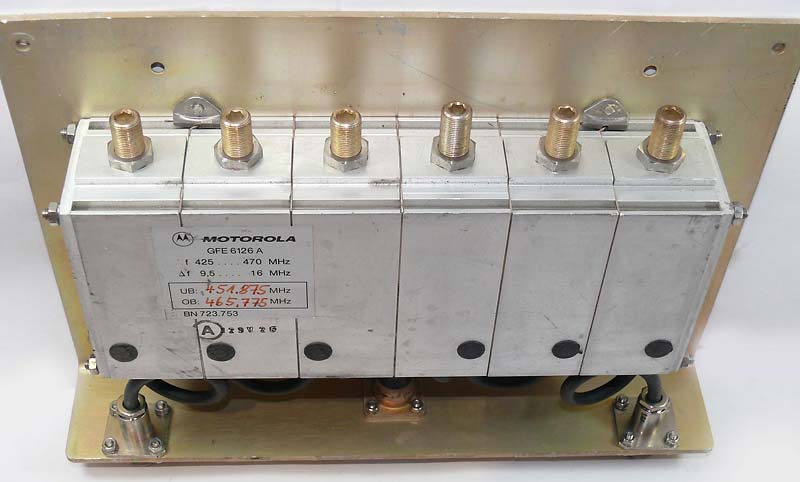

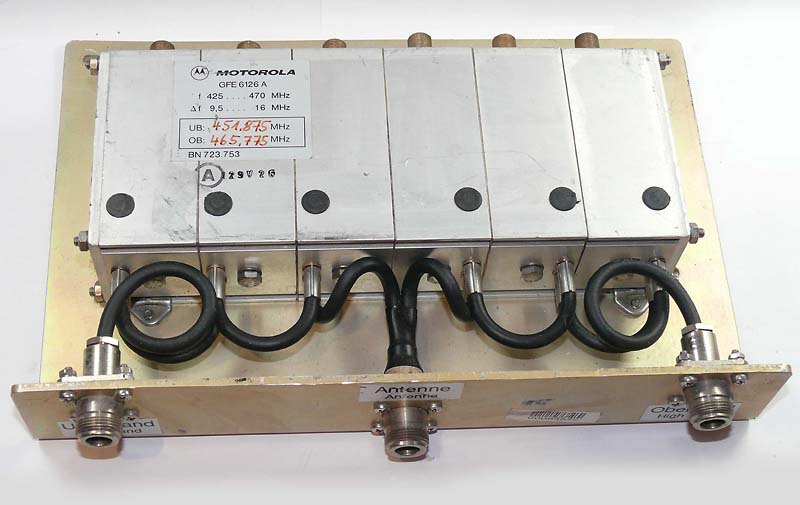

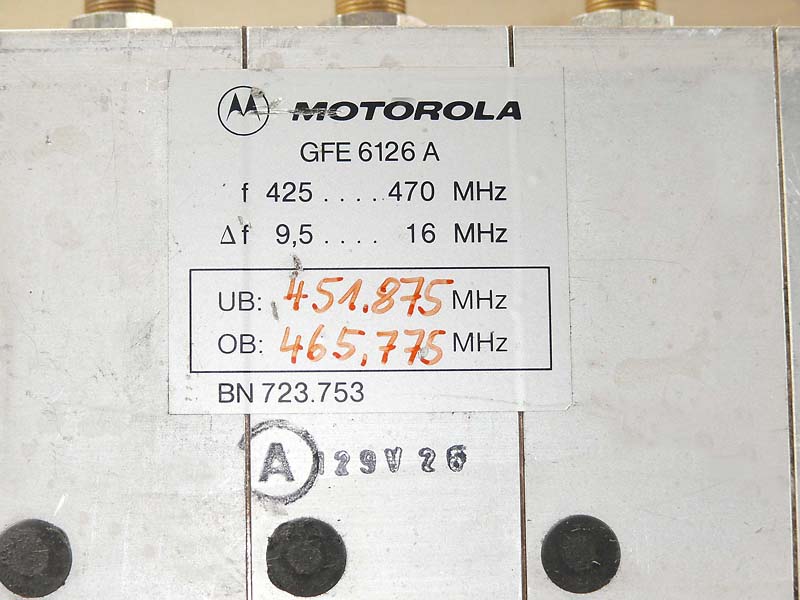

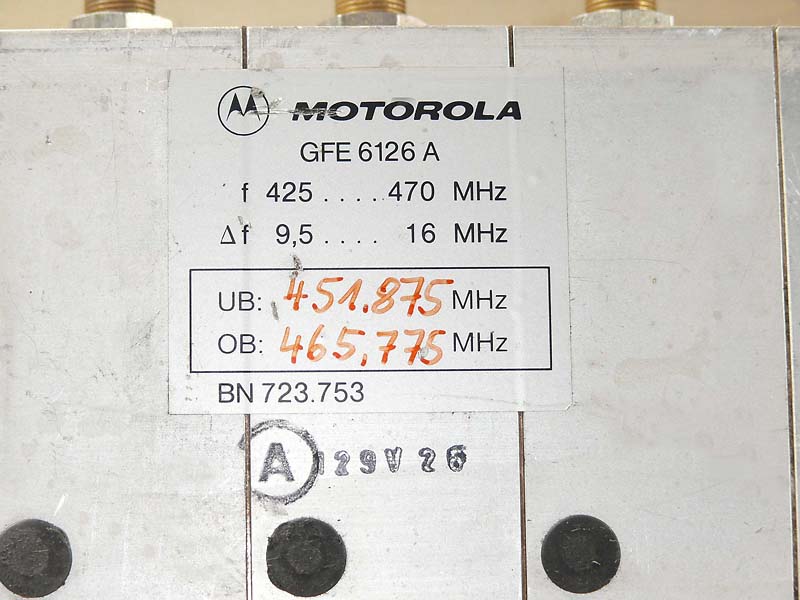

Niedawno udało mi się zdobyć duplekser GFE 6126 A pochodzący z demontażu. Duplekser ten fabrycznie zestrojony na częstotliwości z zakresu 450-465MHz daje się bez problemu przestroić na pasmo amatorskie 70cm. Pomimo tego, że producent deklaruje minimalny odstęp dupleksowy 9,5MHz można go używać z odstępem mniejszym - 7,6MHz.

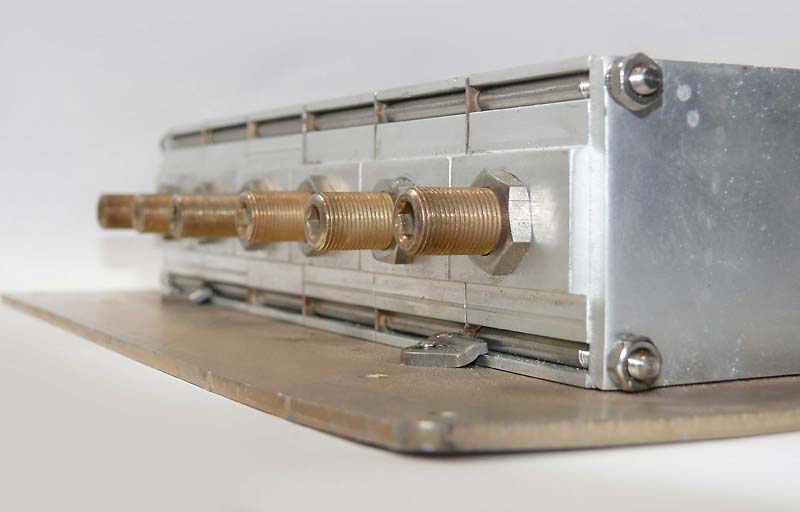

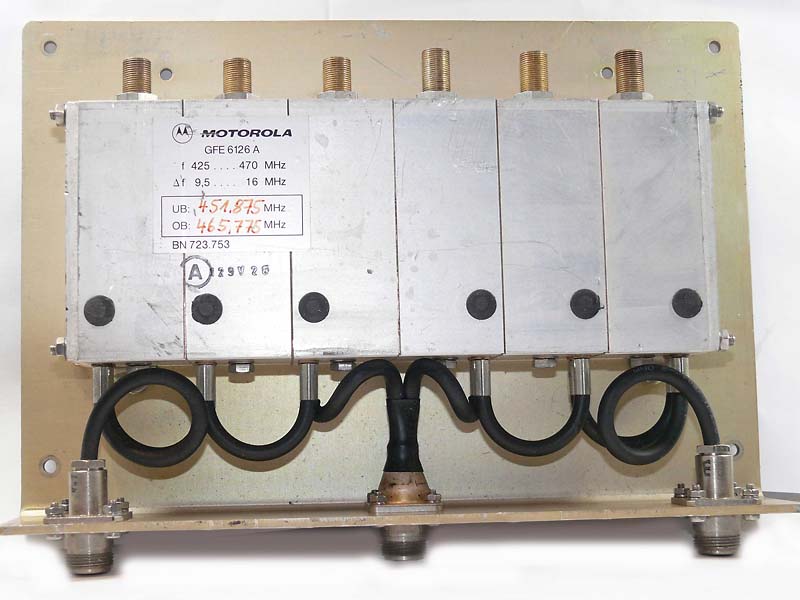

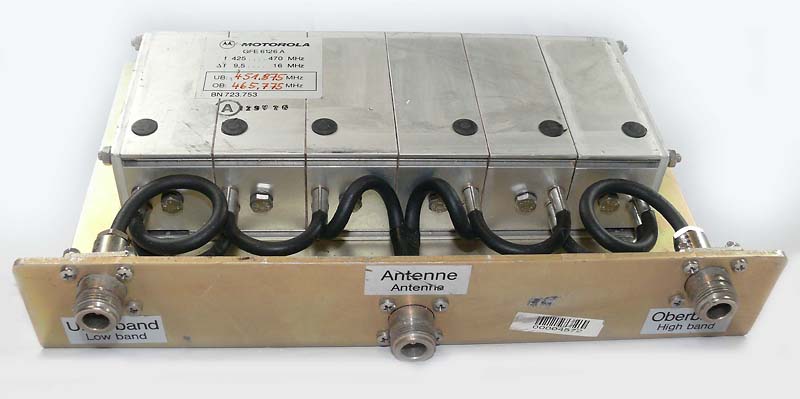

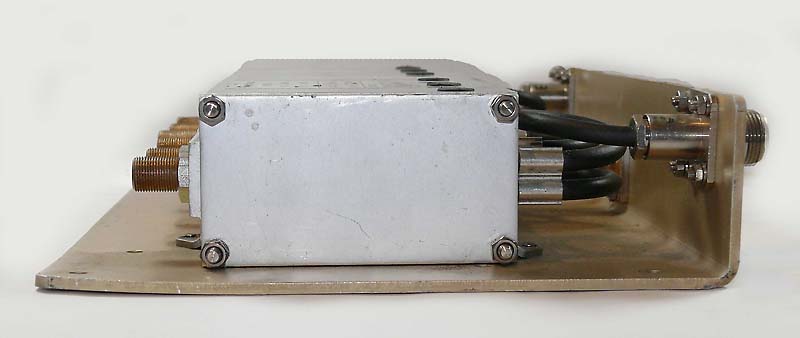

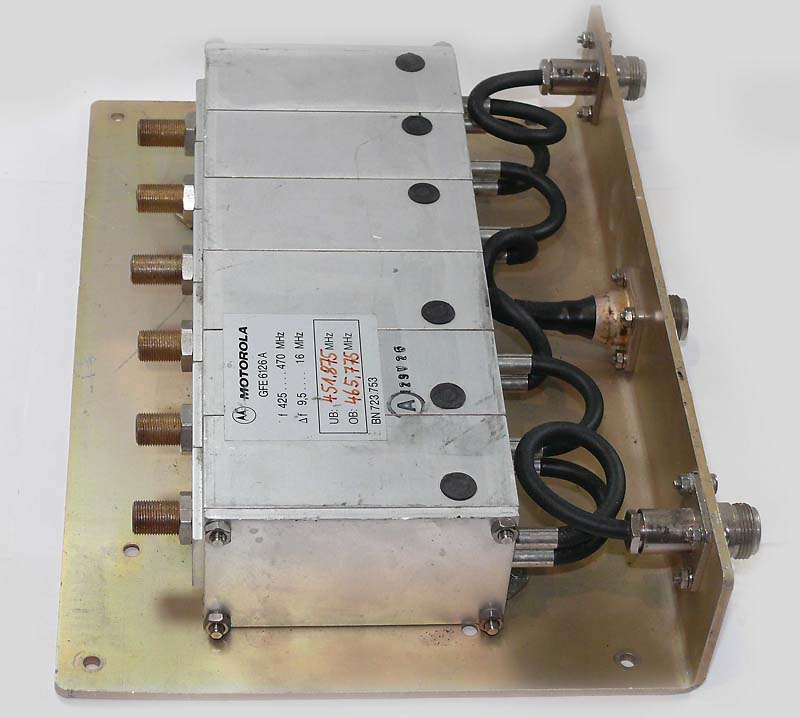

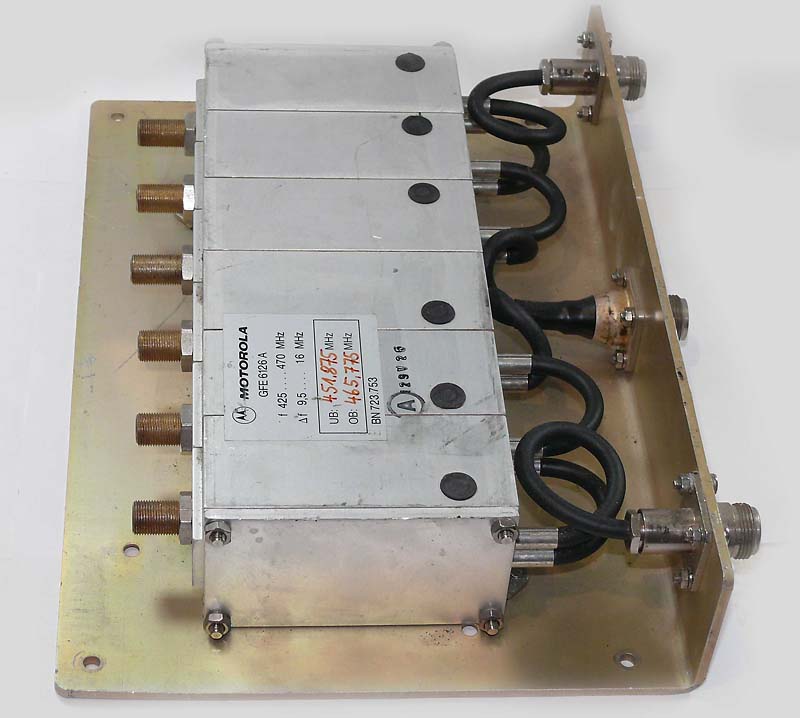

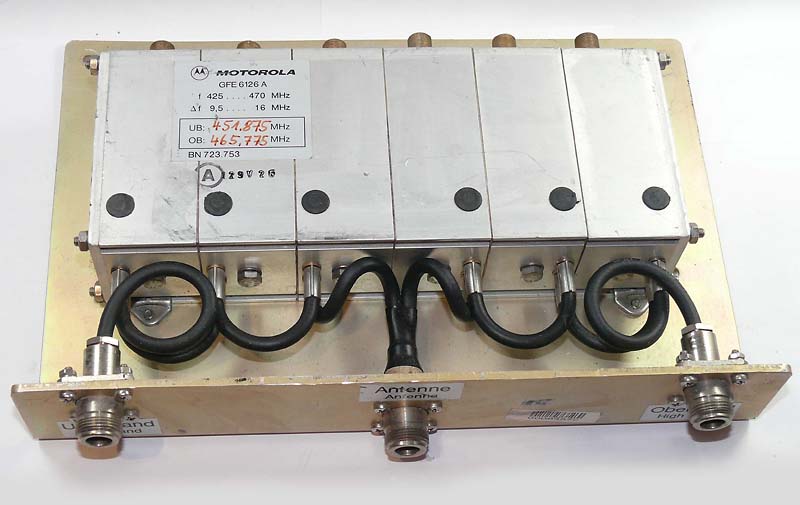

Strojenie przebiega bardzo płynnie, dzięki sześciu kondensatorom wykonanym w postaci śrub drobnozwojowych z łbem imbusowym nr 5 zanurzanych w tulejach wykonanych w szczytach walcowych rezonatorów ćwierćfalowych. Filtr jest wykonany bardzo solidnie. Komory aluminiowe wykonane z profilu zamkniętego o przekroju prostokątnym są ze sobą skręcone szpilkami gwintowanymi za pośrednictwem przekładek z arkuszy cienkiej blachy. Wewnątrz komór znajdują się srebrzone linie ćwierćfalowe zasilane poprzez kondensatory w jednej gałęzi i przez odczep w przeciwnej gałęzi. W procesie strojenia w zakresie 10 MHz nie ma potzreby korygowania sprzężeń pomiędzy liniami poprzez zaślepione otwory rewizyjne. Po zestrojeniu wszystkie śruby regulacyjne blokuje się nakrętkami.

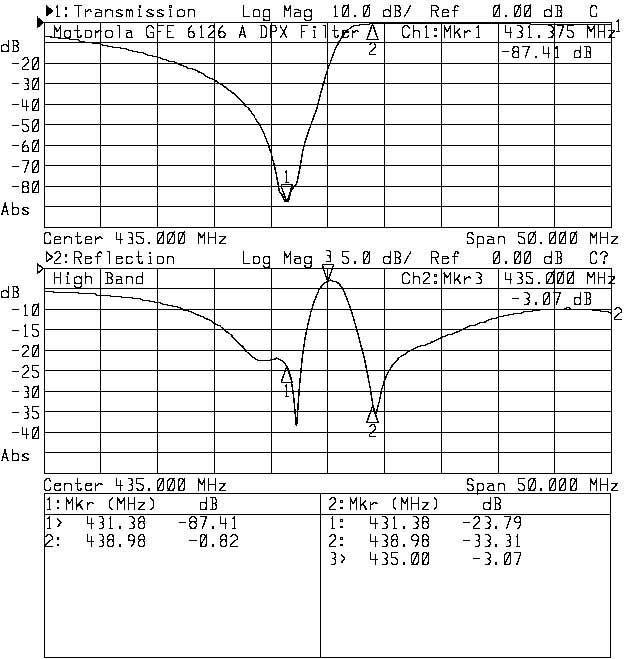

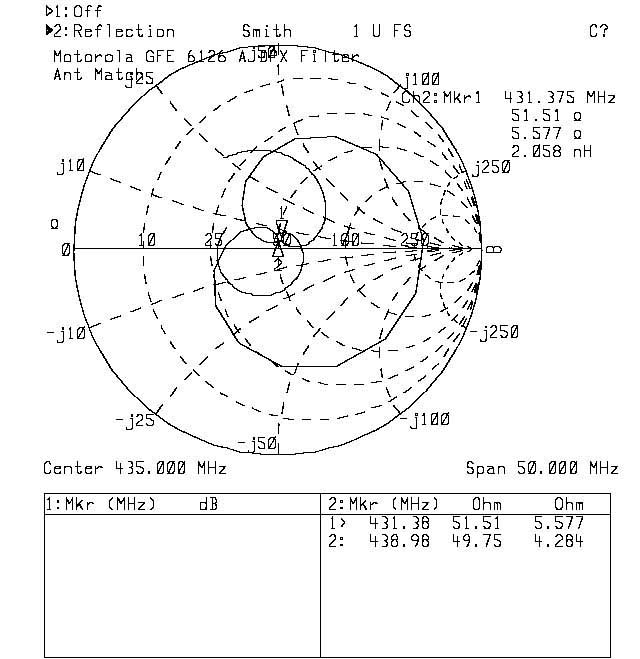

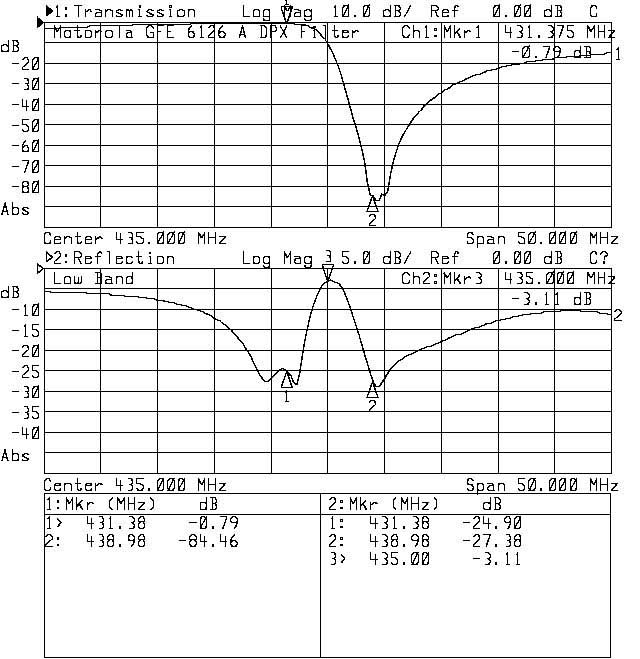

- dopasowanie anteny < -25dB,

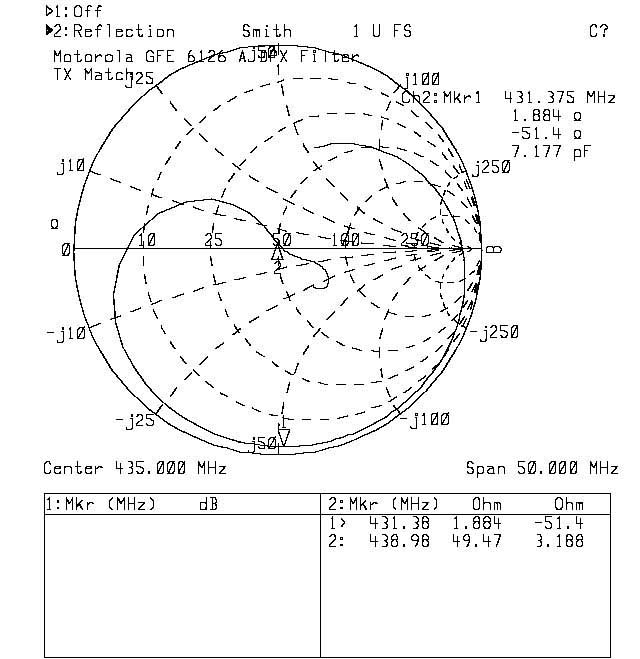

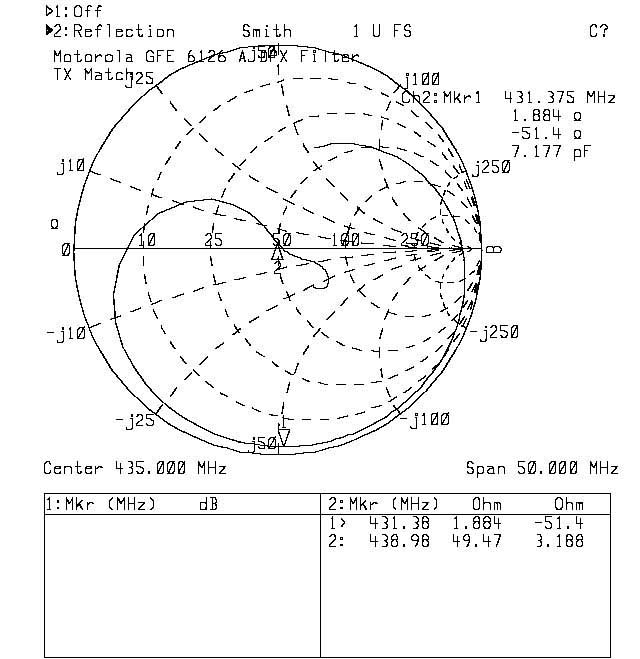

- dopasowanie nadajnika < -25dB,

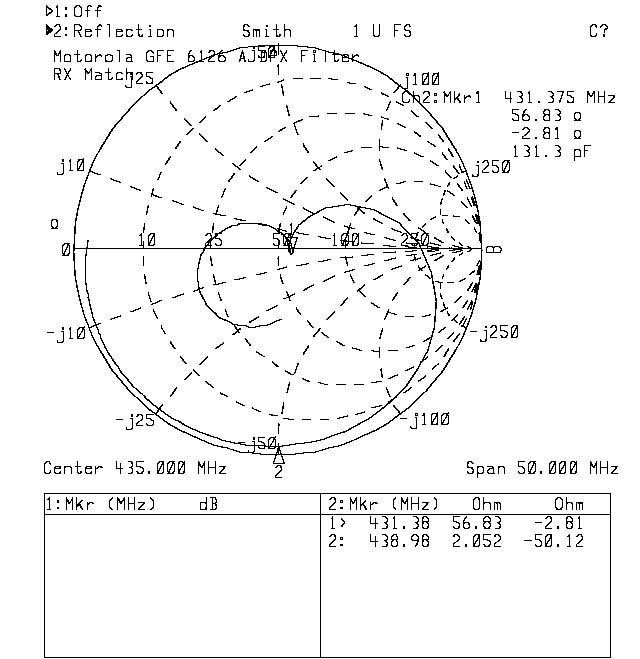

- dopasowanie odbiornika < -25dB,

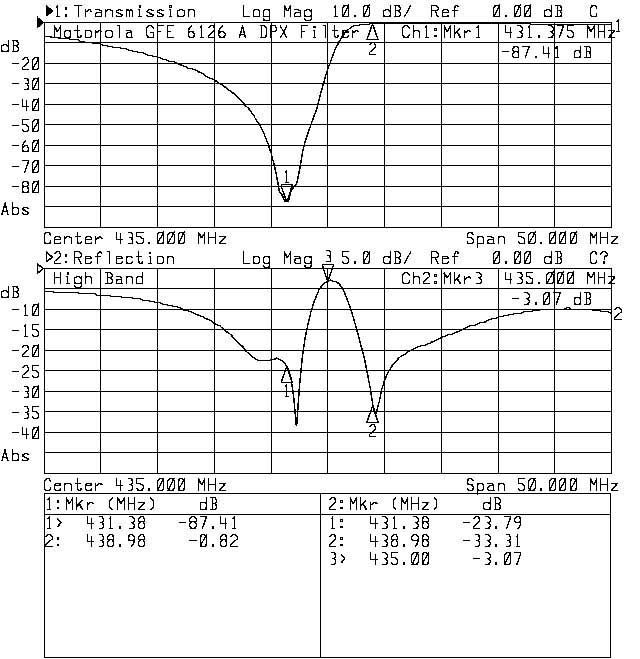

- tłumienie przepustowe <= 0,85dB,
- tłumienie zaporowe <= 85dB.
- moc przenoszona >= 200W
Jest to bardzo dobry duplekser, nadający się do zastosowania w przemiennikach amatorskich dla pasma 70cm, godny polecenia ze względu na solidne wykonanie, bardzo niskie tłumienie przepustowe i wysoką stabilność.
Wymiary: 265x200x50mm, waga: 2kg.
