Filtr Marconi 5915-99-625-6365 w zastosowaniu amatorskim
Swego czasu zakupiłem za pośrednictwem serwisu Allegro dwie sztuki filtrów helikalnych czteroobwodowych Marconi 5915-99-625-6365.
Zdaniem sprzedawcy oferującego podzespoły z demontażu sprzętu militarnego filtr miał nadawać się na pasmo 2m. Wyniki strojenia okazały się więcej niż zadowalające.
Filtr z powodzeniem można użyć jako filtr poprawiający odporność na zakłócenia od nadajników radiofonicznych np. w odbiorniku przemiennika (zastosowałem go w przemienniku SR2C) lub filtr wyjściowy stopnia mocy w celu stłumienia wyższych harmonicznych. Bardzo płaska charakterystyka w paśmie przepustowym i tłumienie IL na poziomie -0,3dB do dla filtru czteroobwodowego doskonały wynik.

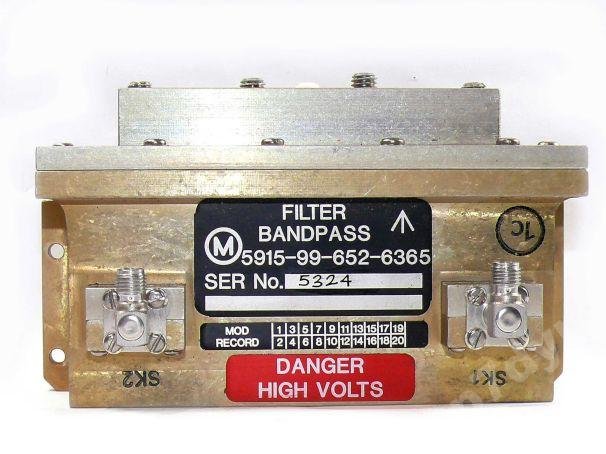

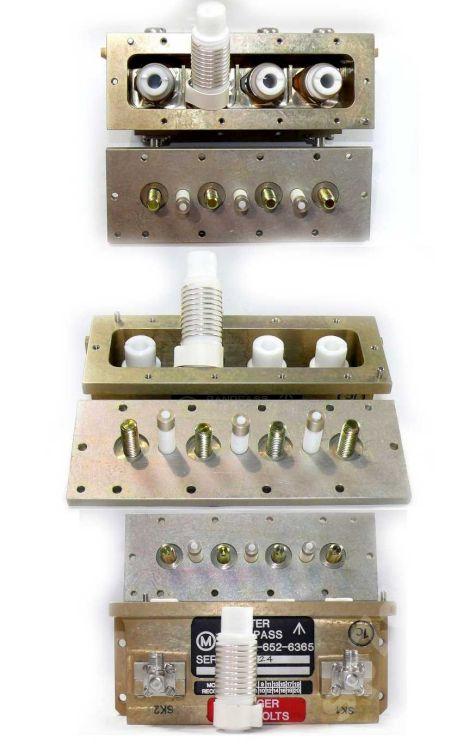

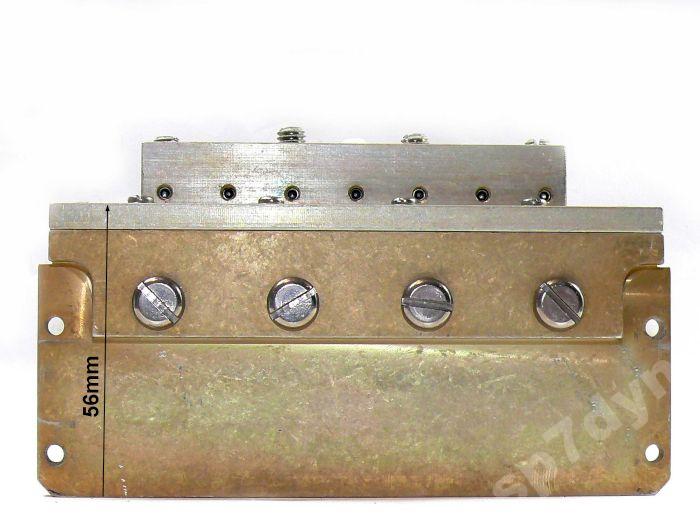

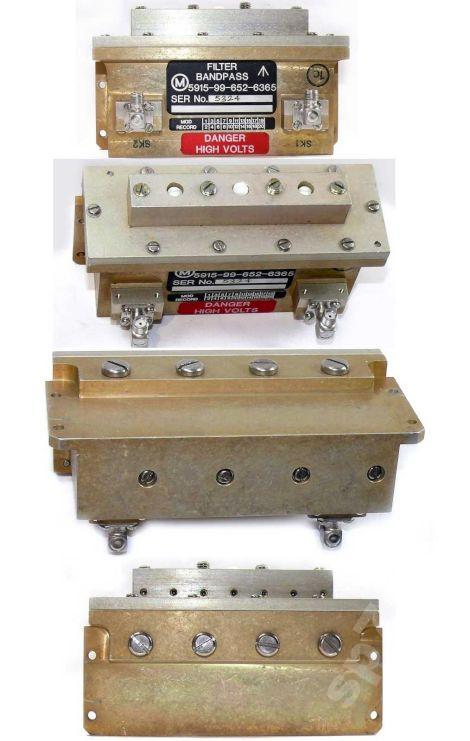

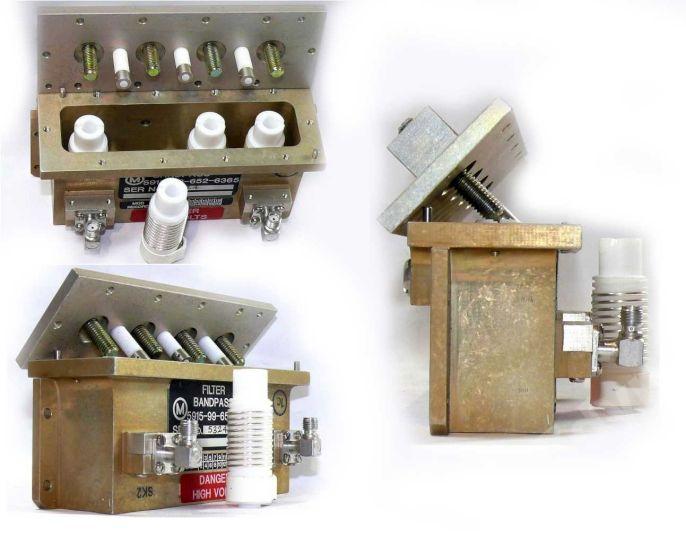

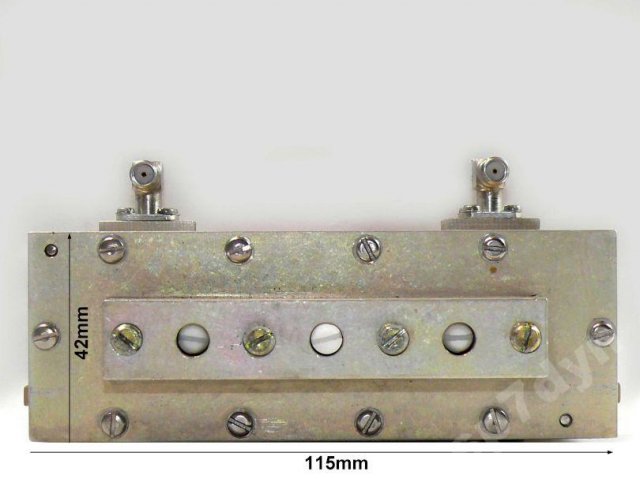

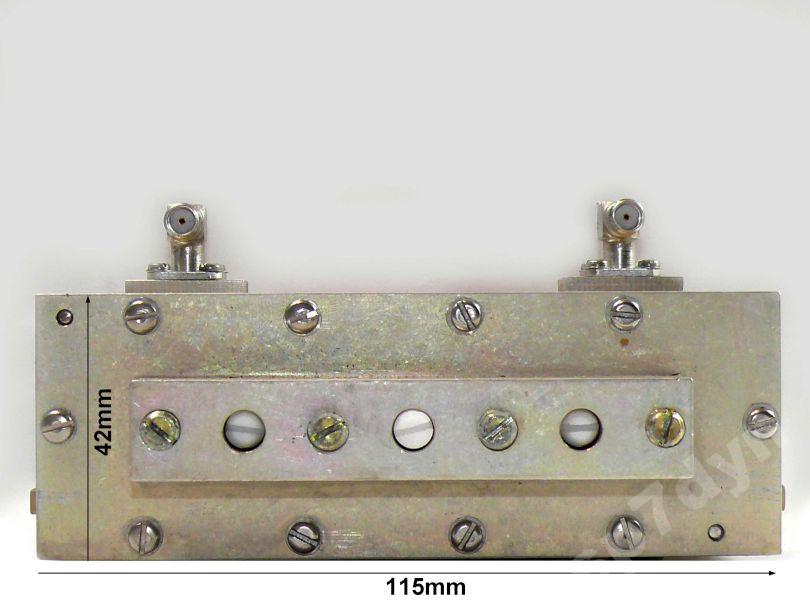

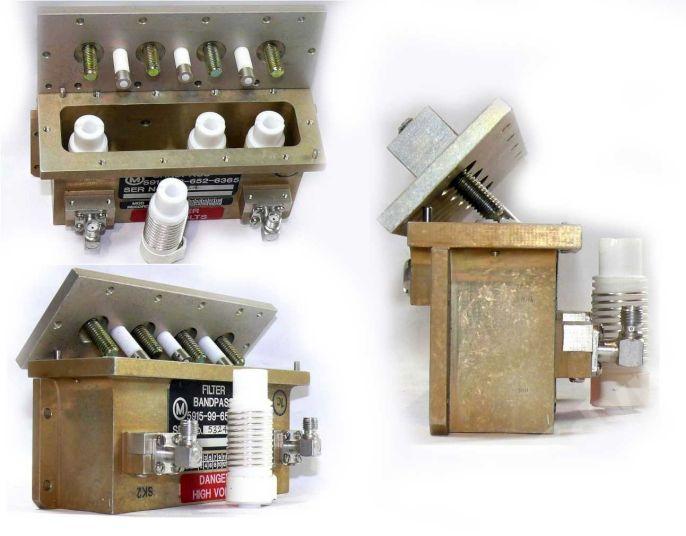

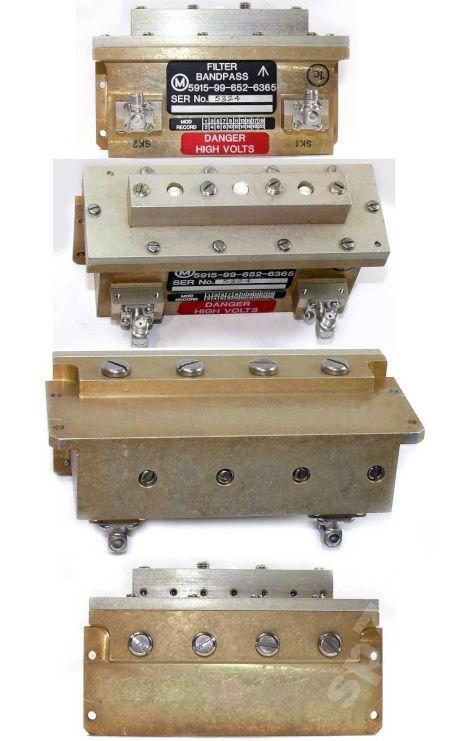

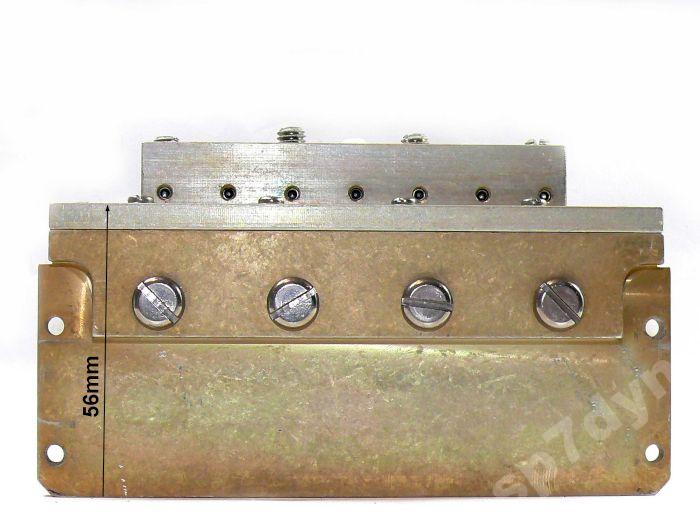

Poniżej zamieszczam zdjęcia i charakterystyki uzyskane po zestrojeniu.
Filtry helikalne Marconi 5915-99-625-6365, dostarczył kolega Grzegorz Kaźmierczak, SP7DYN. Osoby zainteresowane podobnymi podzespołami, lub innymi elementami wysokiej jakości przeznaczonymi do pracy w zakresach ultrakrótkofalowych i mikrofalowych mogą je nabyć poprzez serwis Allegro bądź skontaktować sie z kolegą Grzegorzem Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript. lub telefonicznie pod numerem 606 28 00 09.
73! de SP2XDM

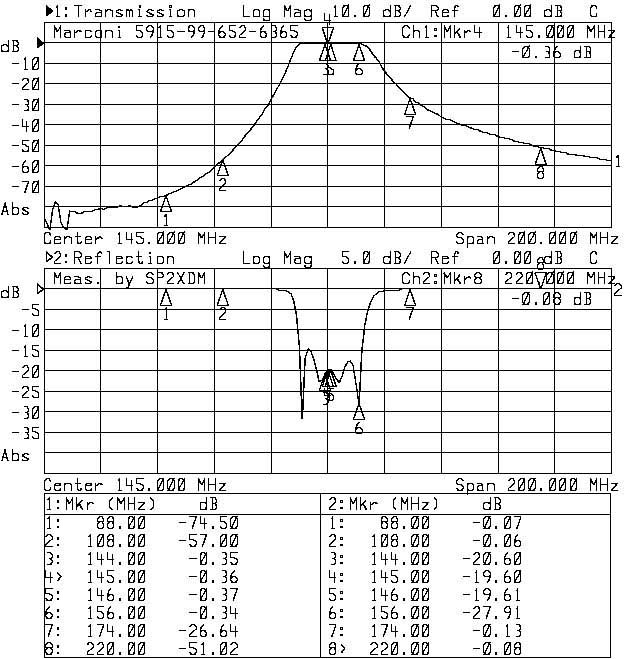

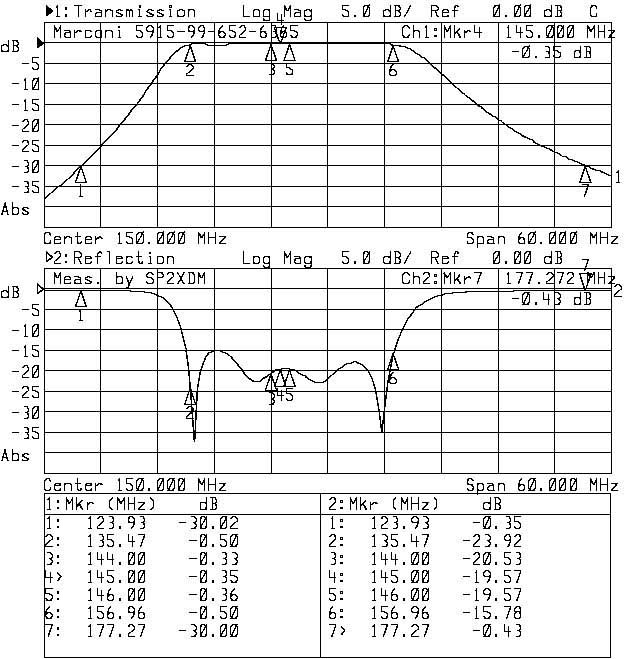

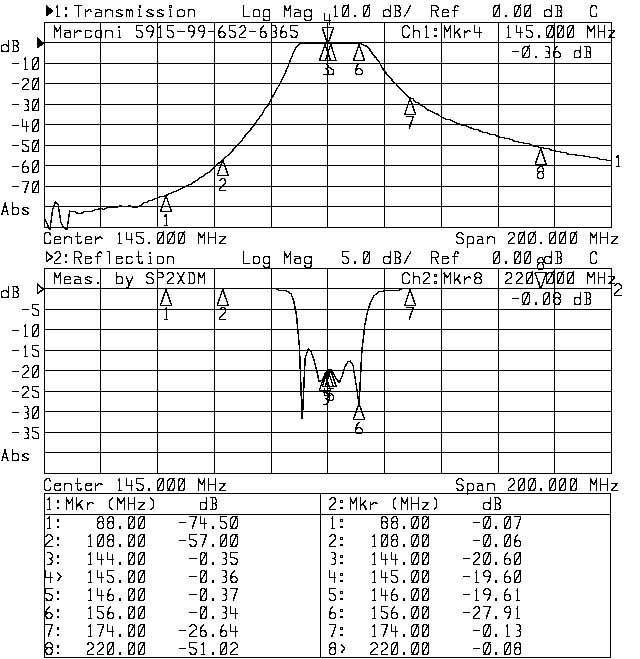

Pomiary wykonanałem dnia 2010-07-19 za pomocą analizatora sieci HP8711A. Kalibrację zapewnia zestaw CKB050 EAGLE.
