Przestrajanie dupleksera RADMOR 05113

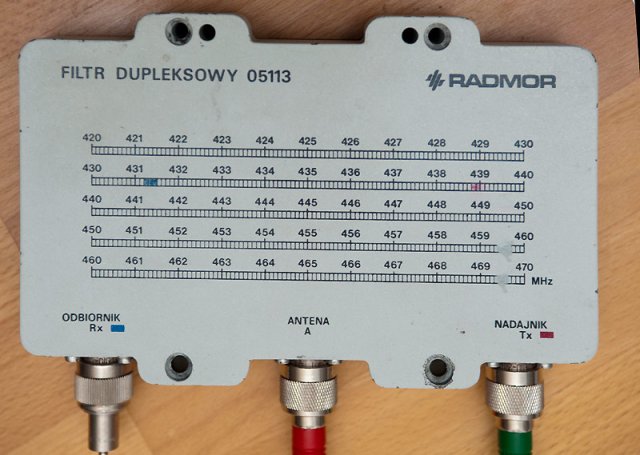

Duplekser RADMOR 05113 który posiadam od 2003 roku został zakupiony w Zakładach Radiowych RADMOR w Gdyni. Został on pierwotnie zestrojony do zastosowania w przemienniku SR2GA i służył w nim przez ponad 6 lat, do momentu aż został zastąpiony lepszym duplekserem firmy K&L.

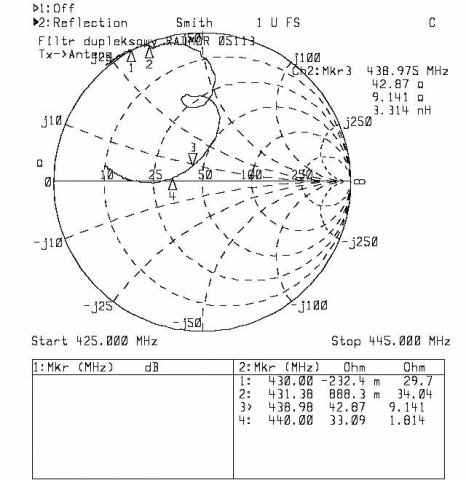

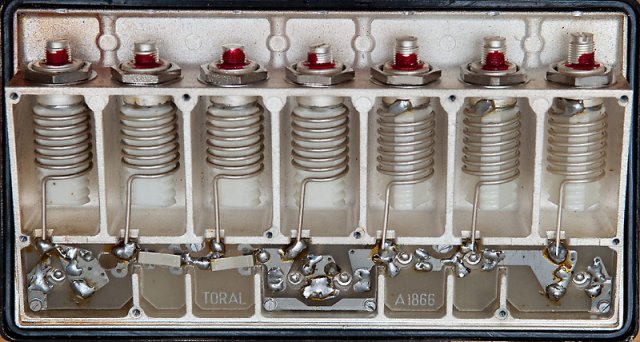

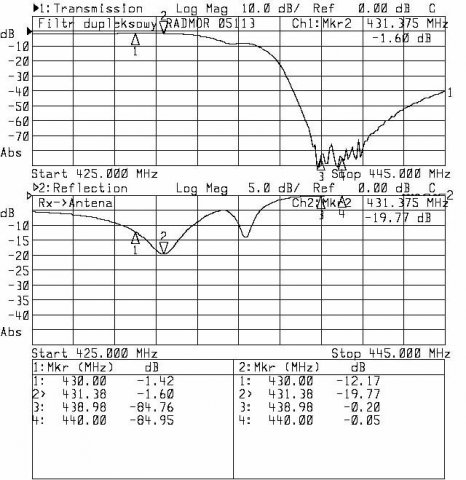

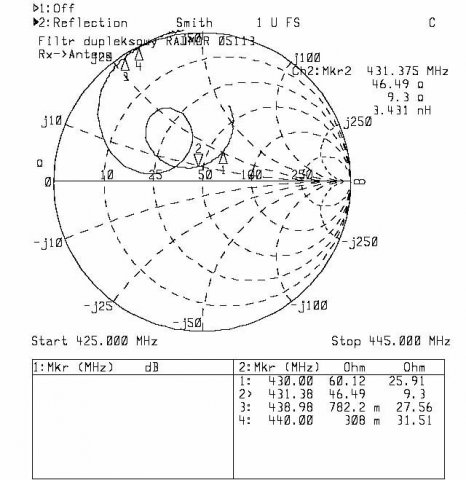

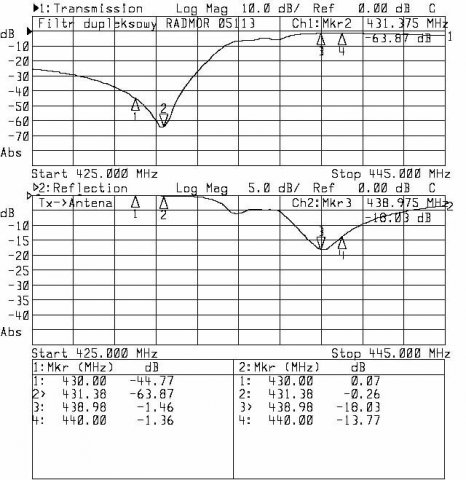

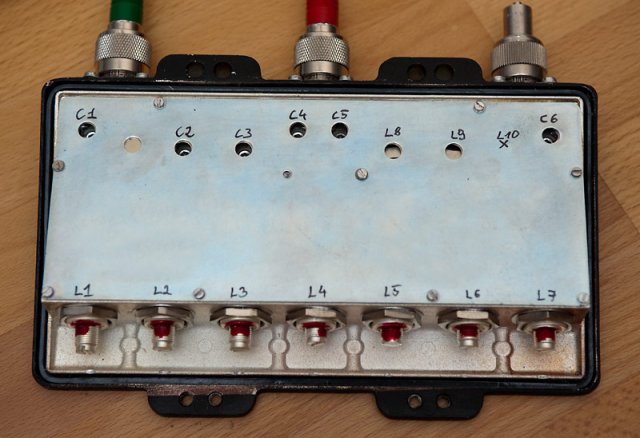

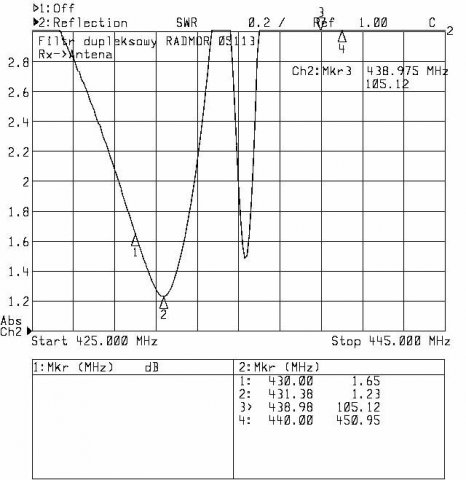

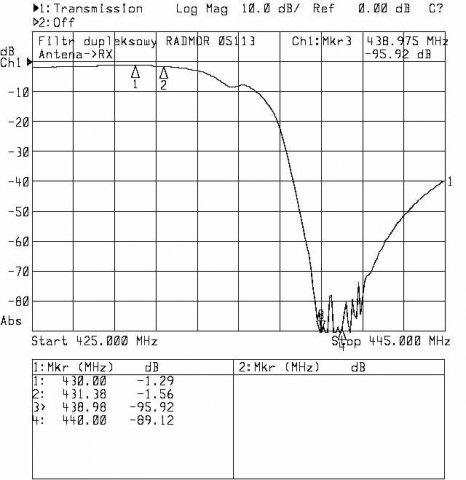

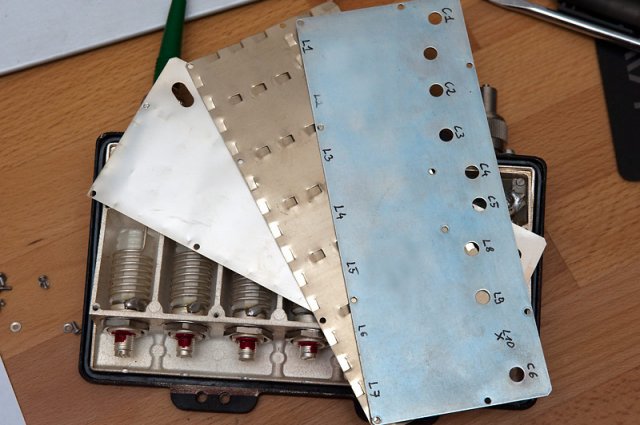

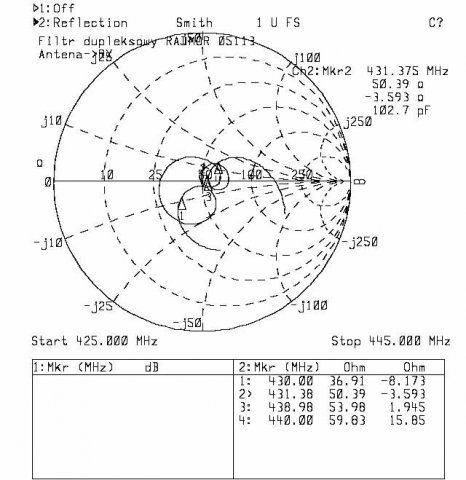

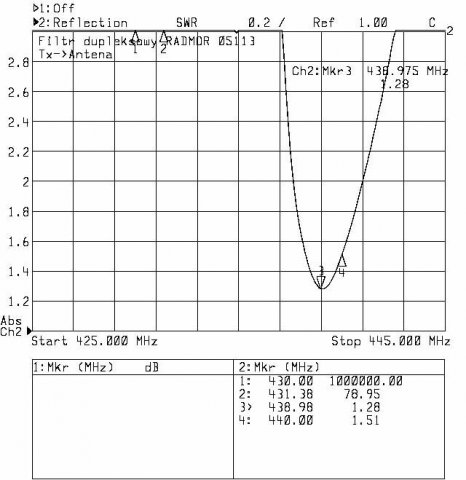

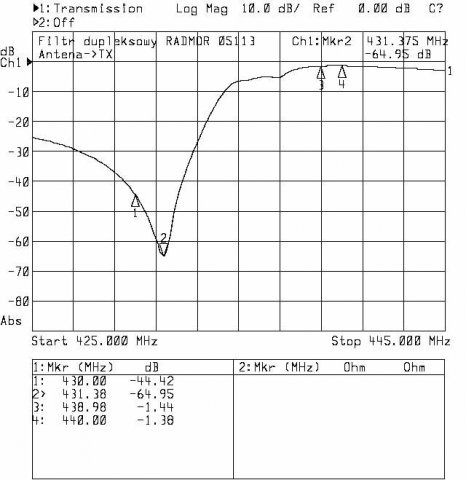

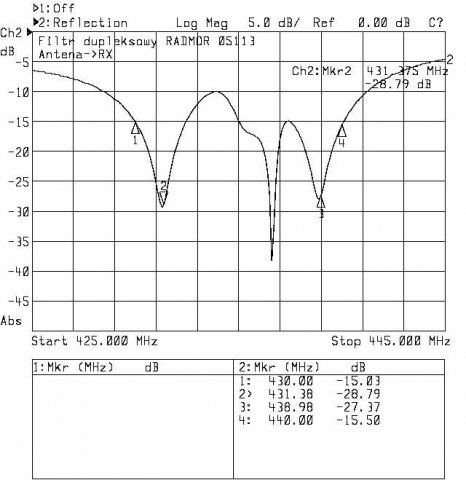

Po zdemontowaniu filtra postanowiłem sprawdzić jego parametry, zapoznać się z budową i dokonać ponownego zestrojenia. Szczegóły budowy filtra, jego schemat i rezultaty strojenia zamieszczam poniżej.
