SR2KU 70cm Wieżyca

Znak: SR2KU Kanał R101 (439,425/431,825MHz) Moc 10W

Lokalizacja: Wieżyca - Wieża Widokowa Lokator: JO94BF43

Zezwolenie do 26.07.2021.

Otwarcie tonem subakustycznym (podnośną) CTCSS 94,8Hz
Emisja podnośnej CTCSS 94,8Hz pozwala na nasłuch przemiennika z włączoną blokadą tonową.
Znamiennik telegraficzny oraz głosowy. Nadawany samoczynnie podczas relacji.
Funkcja radiolatarni - znamiennik głosowy nadawany co 30 minut.
Akustyczne tony potwierdające otwarcie, zamknięcie i koniec relacji.
Podłączony do systemu Echolink (666654).

Operatorzy odpowiedzialni:

Piotr Kujawski, SQ2LYH

Budowa:

Główne elementy z których zbudowano przemiennik to:

Radiotelefon Motorola GM900 - 2 szt.
Duplexer CELLWAVE 01-450-DRR-P645F
Antena AK-3/70
Ochronnik przepięciowy COMET CS-290P
Zasilacz MEAN WELL RS100-12
Akumulator EP12-7 - 2 szt.
Sterownik SQ3FYK, wersja z GSM
Cyrkulartor AIRTECH AIH 32100

Tor nadawczo odbiorczy zbudowany jest z dwóch radiotelefonów marki Motorola GM900 połączonych za pośrednictwem duplexera. Układ sterowania oparty został o kontroler autorstwa kol. SQ3FYK. Sterownik wypozażony jest w moduł GSM który umożliwia nadzór nad przemiennikiem z dowolnego miejsca poprzez:

włączenie i wyłączenie nadajnika
włączenie i wyłączenie odbiornika
zdalny odsłuch przemiennika przez sieć GSM
powiadomienie SMS o zdarzeniu

Dodatkowo przemiennik został wyposażony w izolator ferrytowy zabezpieczający stopień końcowy oraz termostat i ochronniki przepięciowe w torach zasilania oraz antenowym. Przemiennik został zabudowany w szafce sterowniczej o wymiarach 500x300x200mm.

Przemiennik powstał i pracuje dzięki współpracy i pomocy:

Gmina Stężyca oraz p. Andrzej Młyński - udostępnienie lokalizacji
SQ2LYW, SQ2LYF, SQ2IHP, SP2AYC, SQ2JSN i SQ2KL - wsparcie psychiczne, idea
SP2XDM - zestrojenie duplexera i cyrkulatora, porady techniczne i prace pomiarowe
ROGER Radiokomunikacja - instalacja anteny, montaż układu zasilania i szafy przemiennika
OT09 PZK - zakup sterownika i anteny
SQ2*** - udostępnienie głosu do komunikatów przemiennika

Wszystkim biorącym udział w przedsięwzięciu serdecznie dziękuję za poświęcony czas i środki.

Zdjęcia:

Najnowsze informacje o przemienniku:

Strojenie elementów przemiennika SR2KU

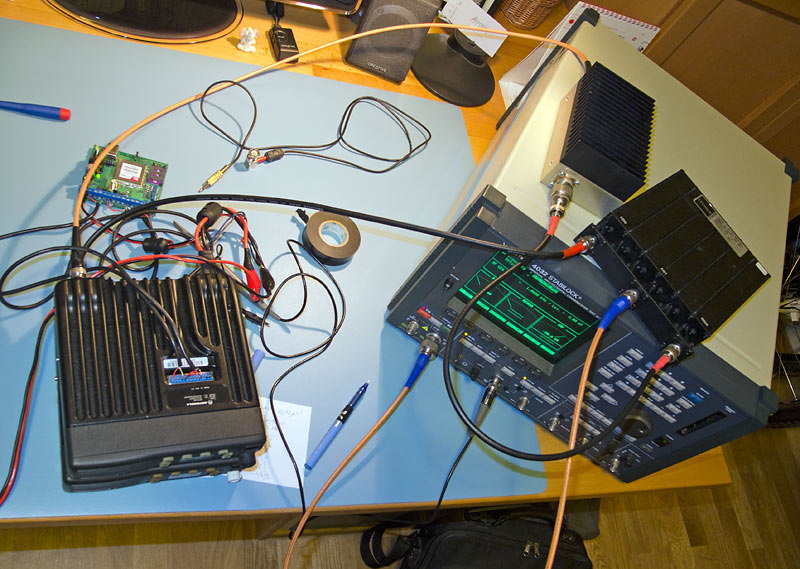

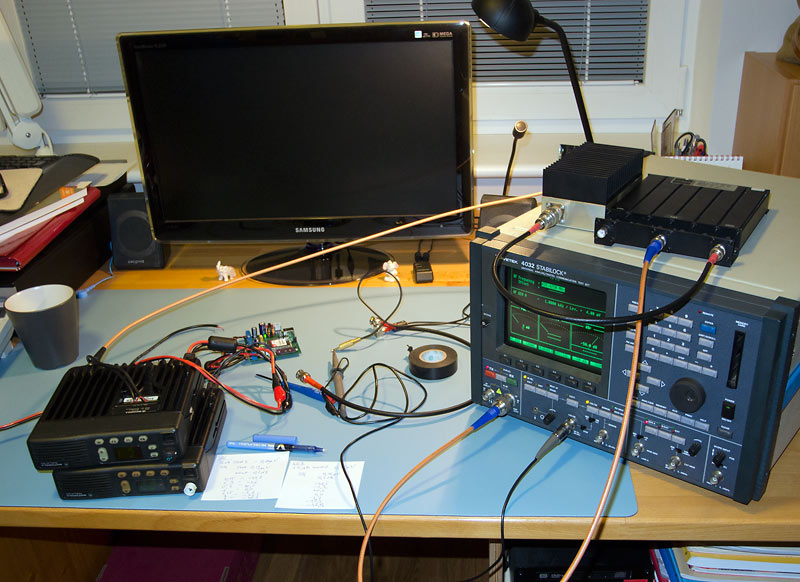

6 września 2011 zestroiliśmy podwójny izolator ferrytowy AIRTECH i dokonalismy wyboru radiotelefonu, który będzie spełnanił funkcję odbiornika w przemienniku SR2KU.

Czułośc odbiornika w Motoroli GM900 wynosi 0,16μV przy 12dB SINAD.

Moc na wyjściu przemiennika, za izolatorem i duplekserem wynosi 12,5W.

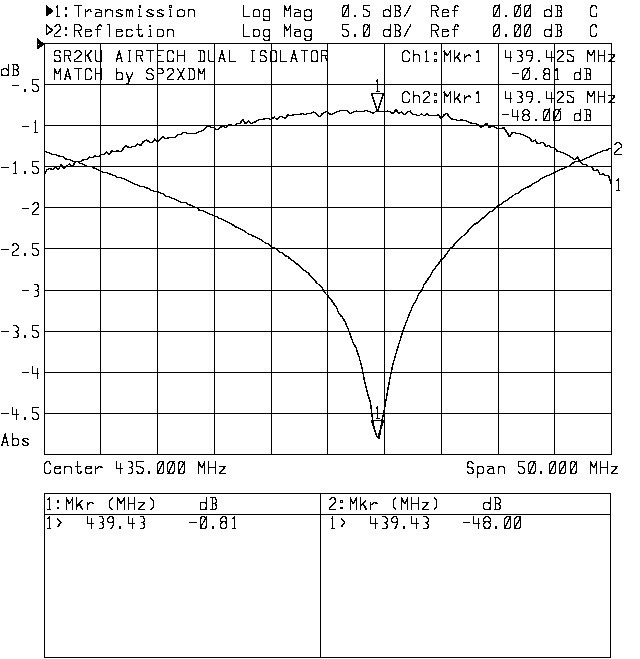

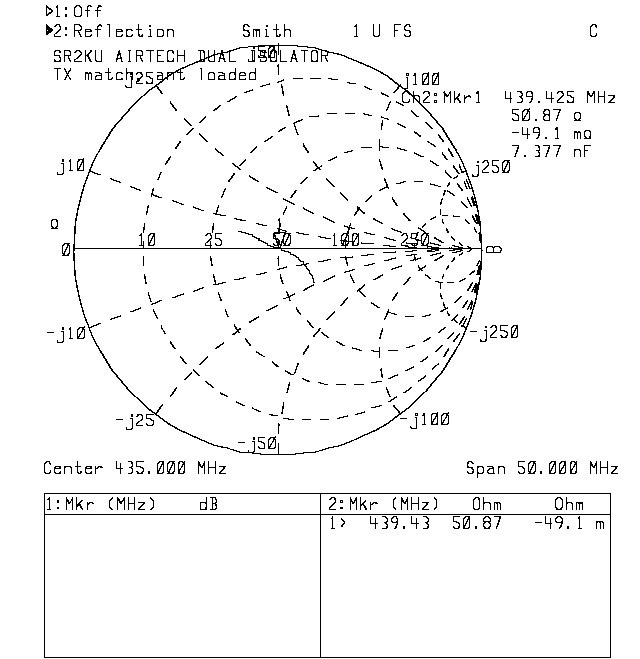

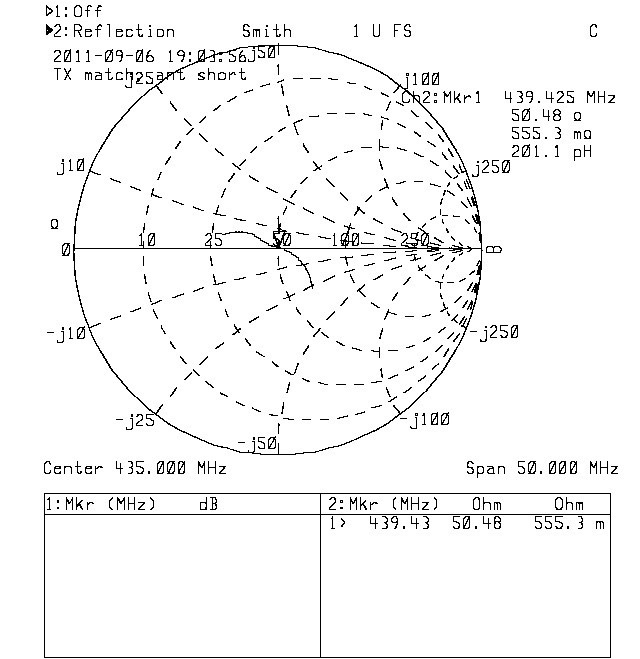

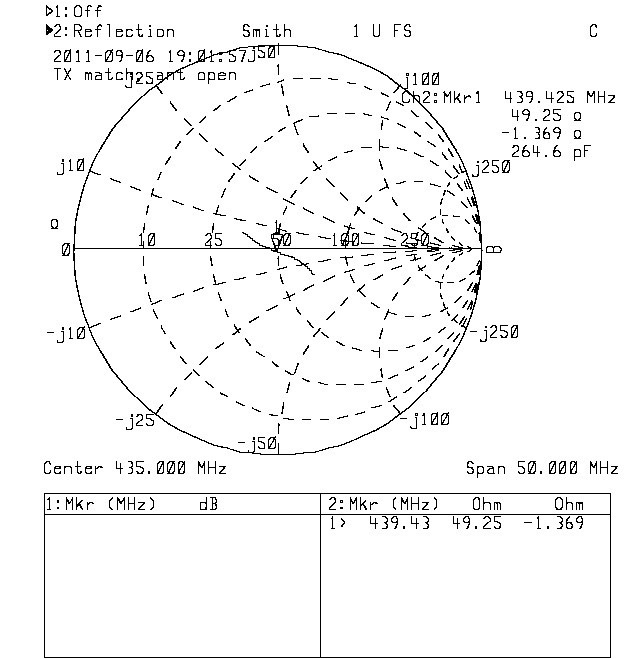

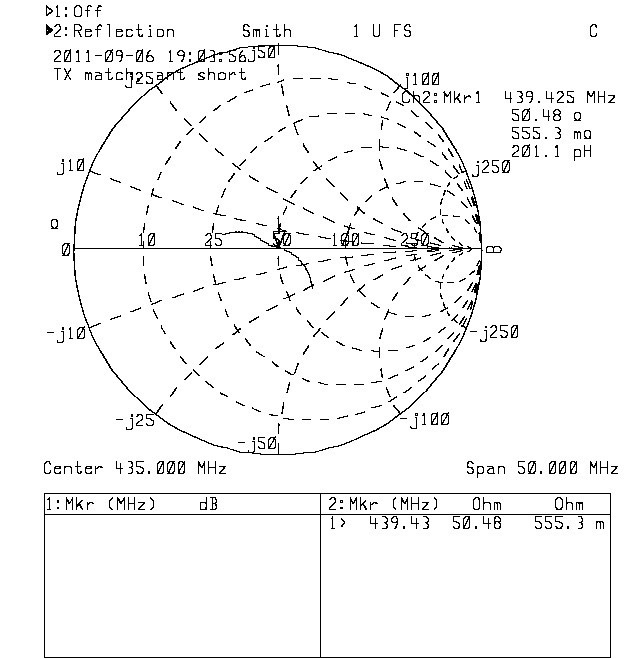

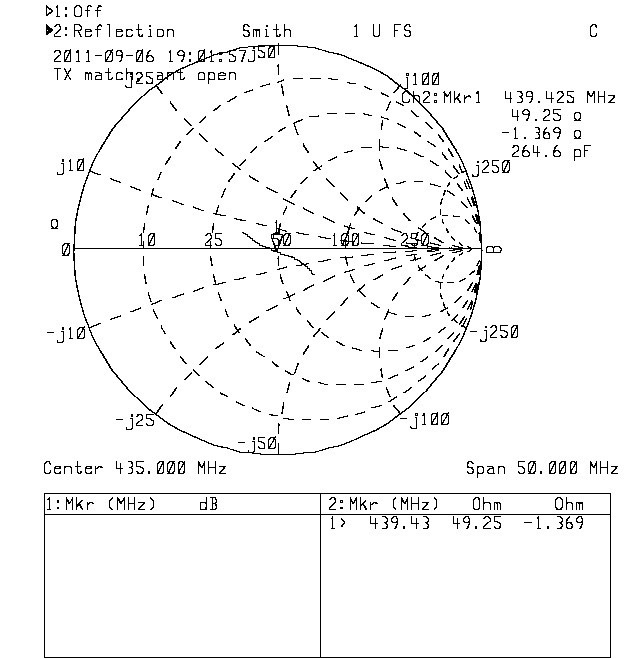

Kilka zdjęć z naszych prac, oraz wyniki strojenia izoaltora zamieszczam poniżej.
